Chargeur LIPO 3,7V + Batterie 1S

RoHS

Description

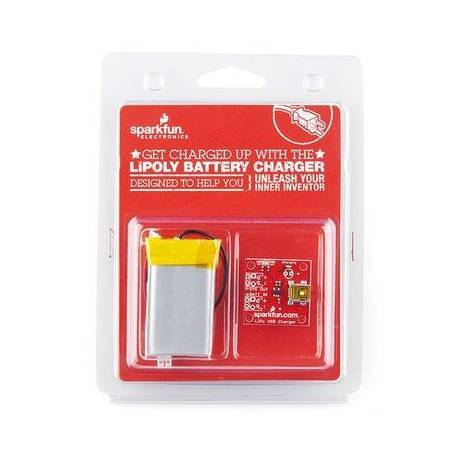

Ce kit très pratique comprend un chargeur USB pour batterie LIPO ainsi que sa batterie  850mAh

Ce chargeur USB pour LIPO USB est un chargeure basique capable de charger les batterie 1S 3.7V à 500mA ou 100mA par heur. Il peut charger les batteries Li-Ion et Li-Polymère.

La carte électronique intègre un composant gèrant la charge, un LED de statut, un jumper de selectionse pour le choix du courant de charge: 500mA ou 100mA, un emplacement pour une Led externe, une entrée USB, des trous de montage et pluseurs trous pour y placer vos propres connecteurs.

Un connecteur JST a été mis à disposition pour se connecter directement aux batteries LIPO.  Le connecteur est livré non soudé, donc vous avez le choix de l'utiliser ou pas.

Il y a aussi une connexion  'SYS OUT' permettant de connecter le circuit de charge directement à votre projet afin de ne pas avoir à deconnecter la batterie à qhaque fois qu'il faut la recharger.

Une batterie LIPO 850mAh est aussi incluse.  C'est le type de batterie disposant de la plus haute densité d'energie à l'heure actuelle. Elle dispose d'un connecteur JST standard 2-pin de 2mm d'entraxe.

La batterie dispose d'une protection integrée contre la surtension, la surintensité et la sous-tension.

Note:  Attention au connecteur JST. Regardez ce tutoriel pour le retirer en toute sécurité.

Documents

• Schématique
• Fichier Eagle
• Datasheet (MCP73831T)
• Datasheet (900mAh Battery)
• MSDS
